Interrupteur qui se bloque, Que faire ?

Le dépannage d’un interrupteur bloqué se fait strictement du côté basse tension du système. La basse tension est sans danger ; cependant, nous vous recommandons vivement d’engager un électricien si vous n’avez pas ou peu d’expérience en électricité.

Les interrupteurs – informations générales:

N’hésitez pas à consulter notre guide sur les interrupteurs afin de vous informer sur ces appareils que l’on utilise tous les jours. Nous abordons dans cet article les différents types de interrupteur qui existent, leur fonctionnement et des conseils d’achat si vous souhaitez remplacer votre interrupteur.

Quelles sont les causes d’un interrupteur qui se bloque ?

La cause la plus fréquente est l’usure normale. Après de nombreuses années d’utilisation, les pièces de l’interrupteur peuvent s’user. Le bouton ne revient pas aussi librement qu’il le devrait et reste parfois bloqué en position enfoncée. D’autres causes sont les interrupteurs qui ont été peints ou tapissés.   Le matériau supplémentaire qui recouvre l’interrupteur et le couvercle diminue l’espace nécessaire au mouvement du bouton et le fait souvent coller.

Comment éviter avoir interrupteur qui se bloque ?

Gardez vos interrupteurs en excellent état. Veillez à ce qu’ils soient propres et ne les peignez ou ne les tapissez jamais. Si, au fil du temps, vous remarquez qu’un interrupteur claque, ou semble appuyer un peu différemment (le bouton peut sembler « mou » à mesure que les pièces s’usent, il peut avoir tendance à coller à un coin, etc.), remplacez-le immédiatement. En gardant les interrupteurs en bon état, vous contribuerez à éliminer ce problème.

Comment réparer un interrupteur qui se bloque ?

1. Vérifiez la tension de sortie

Si vous avez un interrupteur coincé, il serait chaud au toucher. Utilisez un compteur pour confirmer que c’est bien le problème. L’adaptateur indiquera entre 0,1 et 5,0 VDC si l’interrupteur est coincé. Si vous lisez 0 VDC, l’adaptateur est mort et vous devrez le remplacer avant de passer aux étapes 2 à 6.

2. Isolez le relais/la charge qui pose problème.

Débranchez le fil commun de l’interrupteur du côté basse tension du adaptateur (étiqueté « interrupteur »). Un faisceau de fils doit être connecté à ce fil « interrupteur ». Une fois l’écrou retiré et le faisceau de fils déconnecté, tapez systématiquement les fils un par un sur le fil « interrupteur » du adaptateur. Cette opération permet de compléter le circuit sans avoir recours aux interrupteurs muraux. Le fil commun qui contient la charge coincée provoquera un déclic du relais lorsqu’il sera touché à l’adaptateur. Pour déterminer l’emplacement de l’interrupteur bloqué, suivez l’une des options ci-dessous, en fonction de la configuration du système :

 – Les relais sont étiquetés en fonction de ce qu’ils contrôlent.  S’il y a plusieurs pattes d’interrupteur à basse tension dans le passage de fils à problème trouvé ci-dessus, vous devrez isoler les fils pour déterminer quel relais est le problème. Pour ce faire, il suffit de tracer les fils jusqu’à chaque relais connecté. Une fois que les relais de la course ont été déterminés, continuez à tapoter le fil commun vers l’adaptateur pour que le relais clique à chaque tapotement. Suivez le son/vibration du relais pour savoir de quel relais il s’agit et ce qu’il contrôle.

 – Les relais ne sont pas étiquetés en fonction de ce qu’ils contrôlent. Si aucun des relais n’est étiqueté en fonction de ce qu’il contrôle, vous aurez besoin d’une aide pour effectuer cette étape. Comme indiqué à l’étape 2 ci-dessus, la charge bloquée provoquera un déclic du relais à chaque contact du commun du fil « interrupteur » de l’adaptateur. Lorsque le relais en question clique, la lumière de la pièce correspondante s’allume et s’éteint. Votre assistant peut être à la maison, se déplaçant pour localiser la pièce qui clignote ON et OFF en correspondance avec votre fil de connexion au panneau.

3. Débranchez les interrupteurs qui contrôlent cette lumière.

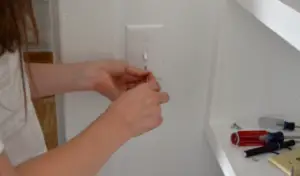

Maintenant que l’emplacement de l’interrupteur coincé a été déterminé, déconnectez les interrupteurs qui contrôlent cette lumière. Lorsque les appareils sont déconnectés, assurez-vous que les extrémités des fils dénudés qui en résultent ne se touchent pas.

4. Mettez le système sous tension.

Une fois les interrupteurs défectueux débranchés, rebranchez tous les communes basses tensions au fil « interrupteur » du adaptateur. Pendant que les connexions sont faites, aucun cliquetis de relais ne devrait se produire. À ce stade, le système devrait être rétabli et le reste des interrupteurs devrait fonctionner librement.

5. Vérifiez la tension de l’adaptateur.

Un interrupteur bloqué provoque une surchauffe de l’adaptateur, ce qui l’affaiblit au fil du temps et finira par le faire tomber en panne. Une fois l’interrupteur bloqué retiré, il est important de s’assurer que le adaptateur continue à fournir une tension correcte. Vérifiez la tension de sortie à l’aide d’un compteur.

Le système exige que l’adaptateur fournisse un minimum de 28,5 VDC pour fonctionner. Si l’adaptateur indique une tension de sortie inférieure, l’appareil devra être remplacé pour rétablir complètement le système. Si l’adaptateur lit entre 0,1 et 5,0 VDC, alors l’interrupteur bloqué n’a pas été résolu. Cela signifie qu’il pourrait y avoir un interrupteur contrôlant la lumière de la pièce qui a été manqué lorsque les autres ont été déconnectés ou qu’il pourrait y avoir un autre interrupteur bloqué présent. Revenez à l’étape 2 et répétez, en passant par chaque commun de basse tension et répétez les étapes pour chaque fil qui montre un relais bloqué.

6. Remplacez les interrupteurs défectueux.

Les interrupteurs qui ont été déconnectés à l’étape 3 doivent être remplacés pour éviter que ce problème ne se reproduise. Veillez à les remplacer par des interrupteurs de type Touch-Plate ou similaire à 2 fils et à contact rapproché pour assurer la compatibilité.
