Comment enterrer une gaine électrique ?

Vous voulez alimenter en électricité un garage ou un bassin de jardin ? Découvrez les exigences du code et les différentes options concernant la profondeur de la tranchée, le matériau du conduit et le type de fil électrique. Dans cet article, nous allons vous expliquer comment pouvez-vous enterrer votre gaine électrique ?

Outils nécessaires pour enterrer votre gaine électrique :

Voici une liste de produits indispensables que vous aurez besoin afin de pouvoir enterrer votre gaine électrique :

• Tournevis 4 en 1
• Clé à molette
• Perceuse à fil
• Bêche

Nos produits recommandés pour enterrer votre gaine électrique :

Voici une liste de produits recommandés sur Amazon :

Boite de derivation disponible sur Amazon

Étape 1 : Traçage de la boîte

Si vous envisagez de faire passer une ligne électrique souterraine dans votre jardin, vous avez quatre possibilités. Votre choix dépend de la quantité d’électricité que vous voulez. Il dépend également de votre type de sol. Si le sol est sablonneux et facile à creuser, économisez de l’argent en creusant profondément (vous n’aurez pas besoin d’utiliser un conduit métallique). S’il est rocheux ou argileux, creusez le moins possible.

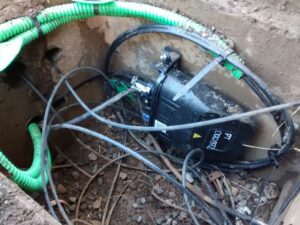

Quelle que soit la méthode que vous choisissez, assurez-vous d’inclure un regard de branchement, qui possède un couvercle amovible vous permettant d’accéder aux fils intérieurs au-dessus du niveau du sol. Avant de commencer, obtenez un permis et parlez à votre inspecteur des codes locaux.

Étape 2 : Options de profondeur du câble électrique

Décidez de l’ampleur de la fouille que vous êtes prêt à faire; ce qui détermine le type de câble à utiliser.

Les câbles souterrains destinés à acheminer l’électricité vers un endroit éloigné peuvent être installés à différentes profondeurs, selon le type de conduit et le type de fil utilisé.

Pour une tranchée de 6 pouces de profondeur; utilisez un conduit électrique métallique rigide galvanisé avec des conducteurs individuels à l’intérieur.

Pour une tranchée de 12 pouces de profondeur, vous pouvez enterrer directement le câble d’alimentation souterrain protégé par un disjoncteur de fuite à la terre avec une courte longueur de conduit en PVC au niveau de la maison.

Disjoncteur de fuite disponible sur Amazon

À 18 pouces, vous pouvez utiliser des conducteurs THWN-2 à l’intérieur d’une longueur continue de conduit en PVC, qui protège le fil tout au long de la tranchée jusqu’à la maison.

À 24 pouces, vous pouvez enfouir un câble d’alimentation souterrain, en utilisant un conduit en PVC jusqu’à 18 pouces sous terre, uniquement là où le fil remonte.

Conduit en PVC disponible sur Amazon

Options de profondeur des gaines électriques

Option 1 : Enterrer dans le sol : Creusez à 6 pouces

À 6 pouces de profondeur, utilisez un conduit électrique rigide en métal galvanisé (un diamètre de 1/2 pouce est suffisant pour le jeu d’eau) et faites passer les conducteurs individuels à l’intérieur. Les conducteurs doivent être étanches, c’est pourquoi il faut chercher un  » W  » sur l’étiquette, comme dans THWN-2. Cette méthode vous permet de faire passer n’importe quelle taille de circuit.

L’inconvénient est le coût : un conduit métallique de 1/2 pouce coûte plus d’un dollar le pied. Si votre sol est difficile à creuser ou si vous n’avez besoin de faire passer le câble que sur une courte distance, choisissez cette méthode pour minimiser les travaux de creusement ou pensez à l’installer au niveau des murs.

Option 2 : Enterrer dans le sol : Creusez 12 pouces

À 12 pouces de profondeur, utilisez un câble UF-B (alimentation souterraine) à enfouissement direct, à condition qu’il réponde à trois critères :

• Il est doté d’une protection GFCI avant de pénétrer dans le sol ;
• Il est limité à 120 volts (suffisant pour votre fontaine) ;
• EtiIl est protégé par un fusible ou un disjoncteur de 20 ampères au maximum.

Nous vous recommandons cette solution dans votre situation – elle ne fait qu’un pied de profondeur et vous n’avez pas besoin de mettre le câble dans un conduit coûteux. C’est le meilleur choix si vous avez seulement besoin d’alimenter votre jeu d’eau.

Option 3 : Enterrer dans le sol : Creusez 18 pouces

À 18 pouces de profondeur, faites passer les conducteurs THWN-2 dans un conduit en PVC.

Cette méthode vous permet de faire passer un circuit de n’importe quelle taille. C’est donc une bonne idée si vous voulez faire passer l’électricité à d’autres éléments que votre jeu d’eau.

Option 4 : Enterrez la gaine électrique dans le sol : Creusez 24 pouces

À 24 pouces de profondeur, faites passer le câble UF-B directement enterré.

Il faut un conduit à l’endroit où le câble est exposé à l’extérieur de la maison et jusqu’à 18 pouces sous le sol. Enterrer le câble à 24 pouces nécessite de creuser davantage, donc cette méthode n’a de sens que si vous avez un sol facile à creuser ou si vous louez un excavateur de tranchées.
